超聲波流量計安裝傳感器的施工要求
HL系列超聲波流量計的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把傳感器固定在管道上即可。

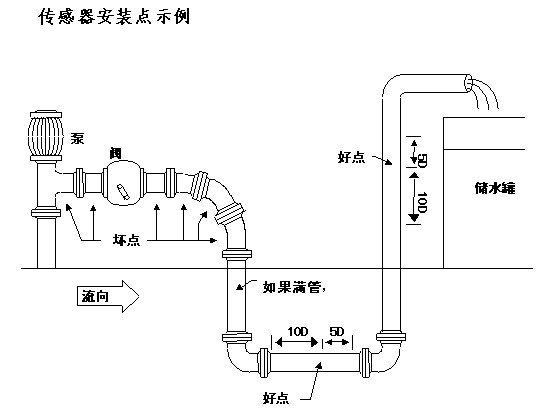

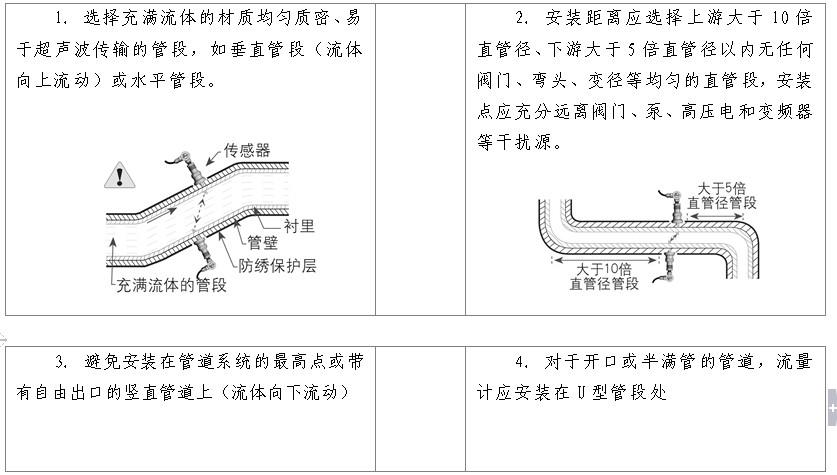

為保證測量精度和穩定性，傳感器的安裝點應選擇在流體分布均勻的直管段部分（安裝時管道中必須充滿液體），必須遵循以下原則：

5. 安裝點的溫度、壓力應在傳感器可工作的范圍以內。

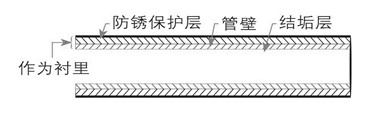

6. 充分考慮管內壁結垢狀況：盡量選擇無結垢的管道進行安裝，如不能滿足時，可把結垢考慮為襯里以求較好的測量精度
7. 兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45o范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。
在儀表井里安裝傳感器的施工要求
如現場傳感器需要安裝在儀表井里時，就必須需要有一定的安裝空間，以便于人能直立工作，即管壁到墻壁之間的距離至少550mm以上，即寬度W>(D+550×2)mm,水泥管路W>（D+700×2）mm，儀表井軸向寬度L>D+1200mm， 安裝傳感器時，應避開法蘭、焊縫、變徑，并盡量安裝在管道軸線水平位置±45o范圍內，然后將主機殼體接地。
