電磁流量計安裝中注意事項
關鍵字：電磁流量計 日期：2013-2-19 10:19:15
|
電磁流量計安裝中注意事項

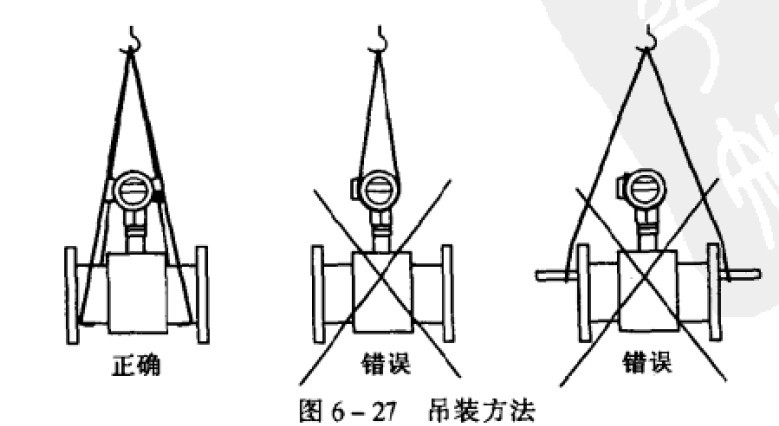

在搬運和吊裝傳感器時，應該將吊索套在傳感器兩端的頸部位置或吊環上，切勿在測量管內套人管棒進行吊裝，以免損壞襯里(見圖6 - 27)。在吊裝和搬運過程中，必須防止傳感器襯里和接線盒受碰撞而損壞。
在安裝前，傳感器的電極應該用酒精棉花或清潔的回絲、紗布仔細擦拭，去除電極表面由于手摸等原因造成的油脂性沾污物質，因?yàn)殡姌O表面的沾污會產生同相干擾和儀表零點漂移，使測量產生誤差。
在安裝新傳感器時，最好在現場地面上將連接管、附件或閥門用螺栓緊固在傳感器的兩端，然后一起裝入管路，使端面襯里不受損壞。
在傳感器與管路緊固的過程中，每個螺栓都必須擰緊。密封墊圈的厚度要比較均勻，這樣在上緊螺栓以后，試通一次液體，如無泄漏現象就可以了。
最后，密封墊圈的安裝也是值得注意的。摯圈的孔徑應與導管的襯里內徑一樣，安裝時孔口要對準。如果對不準，突入管道襯里的那一部分墊圈就起了一個節流件的作用，嚴重偏心時還會破壞流速的對稱分布，給測量帶來不必要的誤差。襯里為聚四氟乙烯的傳感器，在工作溫度下運行半天后，最好將法蘭螺栓再擰緊一次。
一、轉換器的安裝和電纜
一體型電磁流量計無單獨安裝轉換器的工作。分離型轉換器安裝在傳感器附近或儀表室，場所選擇余地較大，環境條件比傳感器好。
傳感器和轉換器之間一般情況下有兩根電纜：一根是轉換器向傳感器提供勵磁電流的勵磁電纜；一根是傳感器向轉換器輸出的信號電纜。電纜必須固定安裝，固定得不會移動，否則必須穿行在導線管內。但同一導線管內不得穿人其他裝置的動力電纜。
轉換器和傳感器間距離，即電纜長度，受制于被測介質電導率、信號電纜型號、信號電纜的屏蔽層數、分布電容和導線截面積等，要使用制造廠隨儀表所附（或規定型號）的信號電纜。儀表的安裝使用說明書對不同的電導率給出了傳輸距離范圍，如單層屏蔽電纜用于工業用水和酸堿液，通常可傳輸距離lOOm。
電纜接線時必須根據傳感器與轉換器對號相配成套的原則，嚴格按接線圖對號接線。接線完畢，應將電磁流量計傳感器和轉換器出線孔的螺紋套旋緊，使其保持密封，防止潮氣與有害氣體的侵蝕。在配置電源時，應安裝控制開關、保險絲，必要時還要配置指示燈。 |
|
|
|
|
