電磁流量計聚四氟乙烯襯里傳感器的安裝

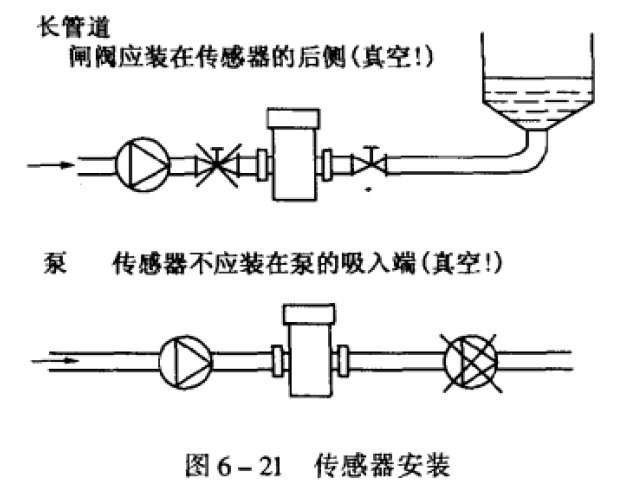

川聚四氟乙烯( PTFE)管材做的電磁流量傳感器襯里，它與傳感器測量管管壁一般不粘貼，因此，對真空負壓是敏感的。管道內真空會抽癟聚四氟乙烯襯里，使電磁流量計襯里呈波浪型拱起——典型的負壓破壞形態，這樣破壞了電極的密封，傳感器就不能工作了。因此，PTFE襯里的傳感器不能用于負壓系統，也應盡可能避免安裝在可能產生瞬間負壓的地方。如傳感器不應裝在泵的吸人端；閘閥應裝在傳感器的后側，如圖6 - 21所示，有些PTFE襯里的傳感器可承受一些負壓，但與被測介質溫度有關。因此，電磁流量計在運行時能經受得住的溫度和真空度的最高值應參閱各制造廠的說明書。
另外，IyrFE翻邊面部分不應有損傷或被切掉，否則介質會流人襯里背面而損壞絕緣。為了保護襯里翻邊，有些制造廠在有PTFE襯里傳感器的兩側法蘭上覆蓋保護接地環，防止PTFE翻邊遭受意外損傷，在安裝時不應拆去。保護接地環的材料可根據測量流體的腐蝕情況選擇。

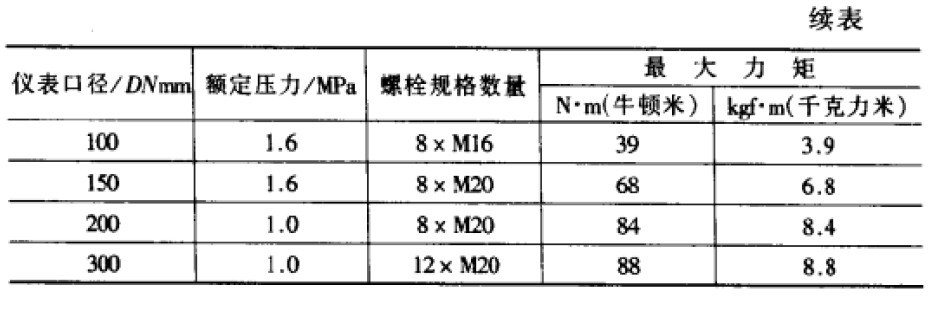

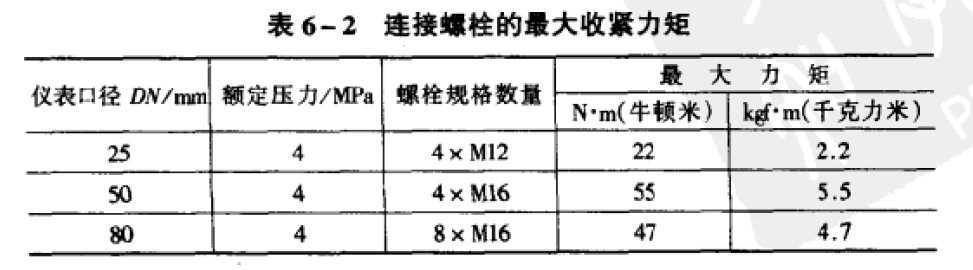

眾所周知．PTFE(冷態)在壓力之下會變形。電磁流量計在安裝時，法蘭螺栓不可無限制地任意擰緊。如果螺栓擰得過緊，則PTFE蠕變會使法蘭連接處發生滲漏，因此連接螺栓應該使用力矩板手上緊，連接螺栓最大收緊力矩應按制造廠說明書規定；表6-2為一例，可作參考。
|
|
|
|
|
