電磁流量計現場比對
關鍵字：電磁流量計 日期：2013-2-17 9:48:56
|
電磁流量計現場比對
一、容積一時間法比對
流量現場比對的參照流量值常用現場已有的容器或水池。
1．利用玩場存儲容器

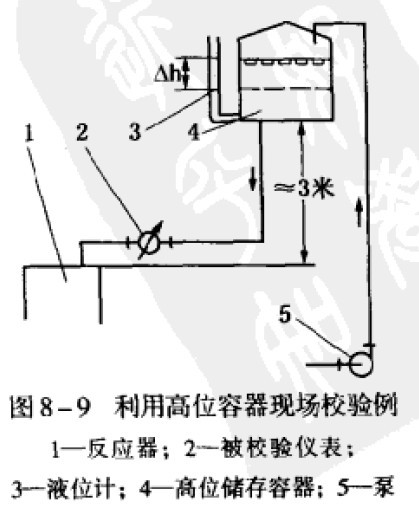

生產過程中往往在流量儀表上游側有高位儲存容器，或在下游側有存儲槽池，在丈量其尺寸求得體積后可用來校準儀表。圖8-9所示是利用上游側高位儲存容器進行棱準一例。硫酸由泵5打人容器4，到一定體積后停止，從底部流出，經電磁流量計2后進入反應器1：丈量得容器各段，從玻璃管液位計3觀察容器內液位，便可知道容器內酸液的流出量。在同一段時間間隔內讀取流量計指示流量和容器內酸液流出量計算出來的實際流量，比較之。也可以采用比較同一時間內流量計的積算值和容器內液體液出量。本實例試驗一次10，15min。
.jpg)
容器幾何尺寸如按JJC 168-87《立式金屬罐容量試行檢定規程》的規定丈量，容器精確度可達土0.2%；若客觀條件不能完全滿足“規程”要求，±0.5%左右的精確度一般來說是能夠達得到的。加上操作上其他誤差因素，比對I.5。2.5級的控制過程用流量儀表還是可以的。
另一例為在我國電磁流量計推廣應用期間，造紙工業用戶為驗證用清水校準的流量計應用于測量紙漿液時測量值有無差別。試驗室沒有用紙漿液作實驗的條件，也利用現場的容器。某造紙廠利用儀表下游的約l30m3的氯化塔，以黑漿池的紙漿驗證150mm口徑的電磁流量計。現場試驗證明應用于紙漿液測量誤差仍在規定的1.5級精度范圍內。奉實例一次試驗需0.5~1小時。
2．利用水廠大型水池
水廠用大管徑流量儀表如每臺均要在規范化流量標準裝置上作離線實流校準，不但往返運輸不便，耽誤使用，且校準費用相當昂貴。實際上水廠有許多水池可利用，儀表制造廠協助水廠檢修大口徑流量儀表后，就常常利用這些水池進行在線校驗，取得良好效果。
水池容積用幾何丈壁法的精確度可以達到0.2%一0.5%，利用現成的水池、管道和閥門，一般只能用總量比較。大管徑閥門開啟時間較長（如口徑】.2m電動閘悶要2min）。因此，實流校驗時問應盡可能長，以減少啟停閥門流量變化的影響。校驗一次水位高度差盡可能大(最好超過Im)，以減少水位高度讀數的相對誤差。為了達到上述要求，有時又受水池容積限制，校驗一次時間較長，要l小時甚至數小時。水池合適，管線布置理想，有較長的校驗時間，操作上仔細又配合得好，可獲得較好的校驗精確度，一般可在1.5%，2.5%之間，最佳可達1%。
校驗期間要減少可能產生誤差的環節，要確認水池及閥門管道等無滲漏和外流；水池處于干燥狀態要考慮水泥吸水量，預先浸潤，盛夏避開烈口下進行，選在陰天、早晨或夜間，因?yàn)閿?shù)小時校驗周期內，水蒸發量也相當可觀，l小時要蒸發數毫米；測量水位時要避免風吹波動影響等。
二、流量計比對
流量計比對的方法與標準表校準法相似，應在足夠長的時間內比較標準表積算總量V和被校表積算總量V表。
1．用皮托管或其他插入式流量計
水廠常參照1S0 3966用皮托管比對大n徑電磁流量計流量值，這樣就必須在流量計上游（或下游）適當位置預留插入皮托管或其他插入式流量計的孔或閥。
2．用超聲流量計
現在較多用可移動夾裝式超聲流量計（即便攜式超聲流量計）作流量比對。若電磁流量傳感器裝于地下儀表井時，應在儀表井內電磁流量傳感器上游（或下游）預留夾裝超聲換能器所需管段和空間。若是新建管線則在未裝流量傳感器之前，精確測量擬裝夾裝式超聲換能器管段的內徑，并記錄在案，計算準確的流通面積，以便比對時應用。內徑測量方法可參照J(rèn)JG 640-94《差壓式流犀計檢定規程》。夾裝超聲換能器的管道材料必須是質密導聲材料。如是疏質導聲不良材料（如鑄鐵、混凝土等）還必須預置一段質密導聲材料（如鋼、不銹鋼、塑料等）的管段。 |
|
|
|
|
