渦輪流量計常見的故障及維修
關鍵字：渦輪流量計 日期：2012-11-1 9:49:15
|
國外廠家大多生產機械式流量計和分體式流量積算儀，而國內廠家大多生產一體式電子
顯示流量計，無機械讀數器。但無論是哪種流量計，其在使用中導致流量計無法正常工作的
常見故障都主要集中出現在機械裝置和電子部件兩個方面。
一、機械裝置部分
(1)漏氣、漏液。在使用過程中，如流量有較大偏差，應檢查渦輪流量計安裝的密封性，
對氣體渦輪流量計，還應檢查各取壓口是否較好密封。
(2)注油問題。定期注入潤滑油或清洗液可以起到保護機芯的作用，但不當的操作會
導致流量計機芯內油液過多，與流體中的雜質混合后停留在機芯內，造成計量讀數不準確。
此時應對流量計機芯進行清洗，并重新標定。
(3)整流器堵塞。當流量明顯和壓力明顯降低時，有可能是因為前整流器被雜質堵塞，
需清理整流器。

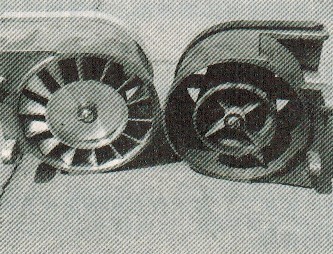

(4)葉輪損壞。讀數偏差的另一原因可能是由于葉輪的損壞，在經過長期使用時間后，
葉輪會出現折斷（圖1），流體流過葉輪時流量不均勻，必須更換葉輪。
圖4-2葉輪損壞
圖4-3磁感應元件損壞
(5) -般情況下，當渦輪流量計使用一段時間后，最容易損壞的機械部件是流量計軸承，
有些進口軸承是永久自潤滑，但根據周檢維護的統計看，建議在兩年的周檢期內定期清洗或
更換機芯軸承
 .jpg)
圖1 圖2

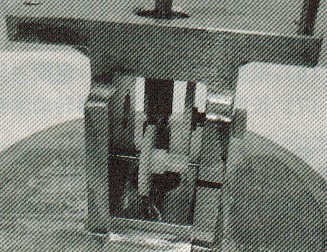

(6)磁感應元件損壞。磁感應元件損壞后（圖4-3），流量計不能真實的把通過的量
值反映到讀數上，此時應更換。
(7)溫度、壓力傳感器失效。通過渦輪流量計的是瞬時工況流量，須經過溫壓修正后得到
標況流量。溫度、壓力傳感器失效使計量數據不準確，應及時更換。
二、電子裝置部分
(1)流量計應可靠的接地，使用規定電源，以防燒毀內部元件。
(2)流量計接通電源后無信號。首先應檢查電源與輸出線連接是否正確；再提高介質
流量，滿足流量計的起始流量大小；最后檢查流量計脈沖輸出方式是否選用正確。
(3)流量計瞬時流量顯示為零。此時，應檢查前置放大器是否正常。
(4)流量計瞬時流量不穩定。可能的原因是接地不良或流量計葉輪轉速不穩定。
(5)流量計小流量無信號時，應檢查流量計下限截止頻率。
(6)流量計液晶屏無顯示。檢查電池電量或更換受損的液晶顯示屏。也有可能是接線
錯誤導致主電路板燒毀而無顯示，此時應更換線路板。
(7)隨著儀表行業的發展，配置IC卡頭的流量計使用數量增多，IC卡頭與流量計的配
合使用容易出現故障，如接線、插卡、裝卸等操作。需由廠家工作人員或按說明正確使用。
三、常見故障及簡單的排除方法
1、顯示儀表不工作（如果顯示儀完好）的故障原因：
①接線不正確
②放大器損壞
③傳感器葉輪卡死
④實際流量低于儀表計量范圍
排除方法：
改正接線
更換損壞部分
清理雜物及管道
調整實際流量
2、顯示儀表工作不穩、計量不準確的故障原因：
①實際流量高于或超出儀表的計量范圍
②儀表內有氣體
③有較強的外磁場干擾放大器
④傳感器軸承磨損
排除方法：
調整實際流量
消除氣體
采取屏蔽措施
更換軸承
|
|
|
|
|
